一、概述
    LX-401-050风量测量试验装置是根据IEC标准并采用日本先进技术研发制造的风量测试系统。
其基本测试原理是:在测试风洞中模拟试品的实际工作状态(由辅助风机使试品出风口压力与要求的一致),然后测出风洞中喷嘴两侧的气压差,再由标准公式计算出此时对应的风速,最后乘以喷嘴面积和相关流量系数而得出风量。

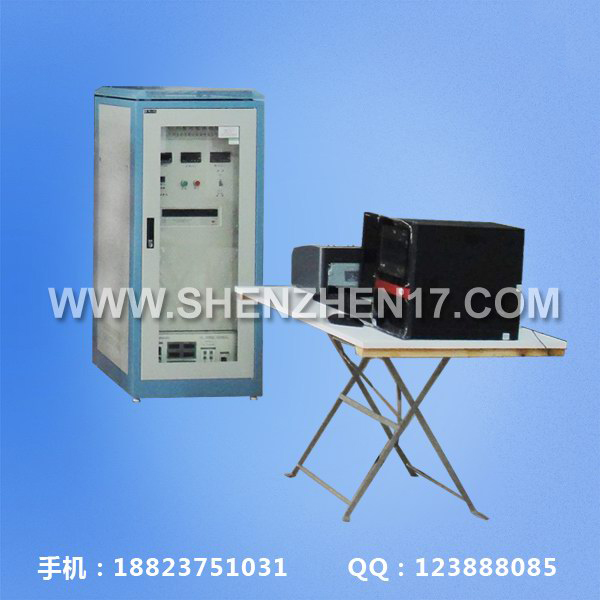

该装置采用计算机自动测控方式,只需人工安装试品和更换喷嘴,测试一台试品全过程只需十分钟。可以测绘静压与风量、风量与转速、电流、功率、效率等对应曲线。还可以对试品在吸入和排出两种状态下进行测试。具有方便快捷、稳定可靠、重现性好等特点。满足相关产品的科研和生产过程中测试使用。
1.产品名称:风量测量试验装置
2.型号规格:LX-401-050
3.标准依据: IEC61591、EN61591、GB/T1236、GB/T14806等相关产品标准。
4.适用产品: 散热风机、轴流扇、换气扇、吸油烟机、送风机等。
5.性能及特点要求:

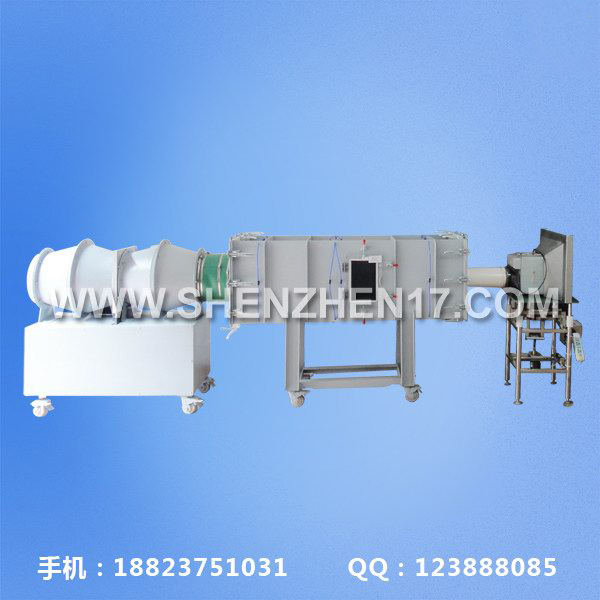

1)装置采用多喷嘴式风室型结构。可根据所测流量来选择相应的喷嘴,故一台装置可以测量的流量范围广。
2)出气和吸气测试两用。
3)配置了辅助风机,故可以测得流量为零及静压为零的全范围性能曲线。
4)由电脑及其周边设备实现自动测试、演算及数据输出,图形显示打印测试结果。人机对话操作简单,精度高,省时省力。
5)测试项目:P-Q特性(流量与静压的关系)、Q-η特性(流量与效率的关系)、流体动力效率(FDEhood)及同步测定被测体的转速、电流、功率。

二、技术参数
    1、测量风量范围:(0.2 m3～50 m3)/min   ±1%
    2、静    压:0～1250Pa  ±0.2%
    3、差    压:0～1250Pa  ±0.2%
    4、转    速:  0～5000转/分钟         ±0.5%
    5、空气温度:   0～50℃                ±0.5℃
    6、空气湿度:  (5～99)%R﹒H            ±5%
    7、大 气 压: 94000～106000 Pa        ±200 Pa
    8、样品电源电参数:电压、电流、功率的测量精度为0.5级,数显仪表
                        量程:电压  AC 0～300V    ±0.5%
                                 电流  AC 0～5A      ±0.5%
                                 功率  0～1000W      ±0.5%
    9、样品供电变频稳压电源:输入电压:AC 220V  50HZ
                       输出电压:AC 0-110V-220V-300V 连续可调,
                       输出频率: 50HZ或60HZ
                       输出功率: 0-1000W
    10、试验室电源: AC 380V 、50HZ;最大功率:5KVA,地线必须接地
    11、试验室环境: 20℃±5℃  湿度:30%--80%    大气压:常态
    12、 测试完成后能计算机自动算出的测量结果;
1)最大静压(零风量时的静压值):Pa(max)  Pa
2)最大风量(零静压时的风量值):Q (max)  m3/min
3)规定风量(7m3/min)时的静压:Pa(7m3/min)  Pa
4)规定风量(7m3/min)时的主电机输入功率: P   W
5)规定风量(7m3/min)时的全压效率:η  %
6)流体动力效率:FDEhood    %
7) 最佳效率时:风量Q、静压Pa、功率W
8)最大风量时叶轮转速: RPM
9)5 Pa、15Pa、30Pa 特征曲线的静压Pa及风量Q

 三、测试软件
    1.采用WinXP操作系统,窗口界面、中文显示。
    2.可以采集测量的所有数据,并以数字、表格的形式进行实时连续监测。
    3.测试结束,可以自动进行原始数据统计分析处理、显示并打印测试数据。
    4.历史数据查询功能。可以以测试日期、编号、机型等参数进行数据查询、并显示和打印。

5.根据用户的要求可进行界面和相关数据的修补。
