一、概述
本试验设备符合 ANSI/UL94、IEC60950-1、IEC695-2-2 标准的要求；用于对电器设备和器具的塑料材料部件进行水平、垂直可燃性试验。产品箱体外壳为钢结构，并配置了透明观察窗，数显计时器记录施焰、余焰、余灼时间，本装置外形美观，使用方便，性能可靠。
二、技术参数
工作电源：220V AC 50HZ
施焰时间：0～999.9S（可调）
余焰时间：0～999.9S（可调）
余灼时间：0～999.9S（可调）
施焰次数：0~9999 次（可调）
燃烧角度：0°、20°、45°可选择
火焰高度：20mm ~ 175mm   可调
气体压力：0 ~ 1 Mpa   压差计 ±200mm 水柱
燃烧灯：灯管内径 9.5±0.3mm,长度：100mm±10mm
时间装置：能精确到 0．5S。
压力计：能测量 200mm 的水，以 5mm 为增量
流量表：最大测量±2%精确度

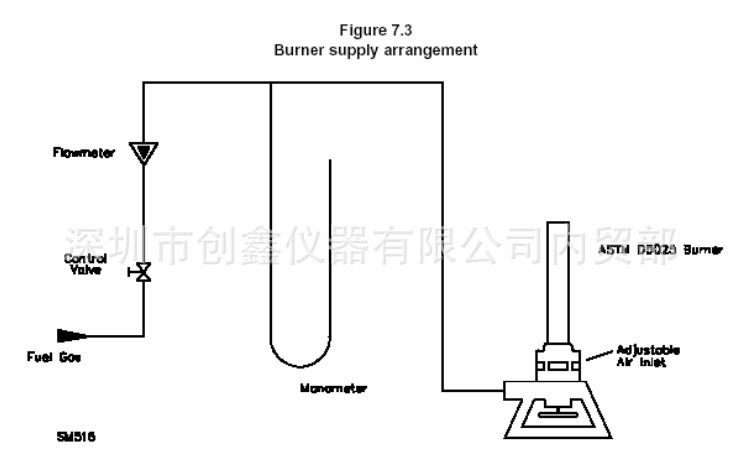

燃烧灯气体供应：见下图



三、试验步骤
1、准备工作
a、详细阅读 ANSI/UL94、IEC60950-1、IEC695-2-2 标准，了解相关的技术要求。
b、把减压阀与气瓶相连，另一端与燃烧室入气口相连，并打开气体阀门，检查可燃气体流通管道的气密性。不能有泄漏现象，若使用甲烷气体应将气体输出压力调至 0.1mp（1KG）左右。
c、检查面板的压差计是否有正常的液体，若没有或太少应作补充，否则，可燃气体会经此处泄漏。
d、接通电源，合上电源开关（POWER）。
2、火焰调节
将燃烧管垂直放置，按下启动(START)键，点燃火焰，调节流量计，气压差调节阀和空气流量调节装置，通过相互配合调整，以得到标准要求的火焰。
a.流量计应从小向大逐步调节，流量过大是无法点燃。
b.压力调节针阀，位于燃烧座底下，它的旋入将增加压差，反之减少。
c.空气流量调节装置是用作改变外焰大小。
3、试样安装
按标准要求选取样品长度和数量，对样品做好标记，按试验要求用支架上的夹具将其固定，调整样品的高度和燃烧座位置，并做好其它的相关工作（如铺棉层、燃烧管的角度定位和前后移动定位等）。
4、参数设定
本装置使用前，应先在施焰计时器（BURNNING TIME）预置所需施焰时间，余焰时间计时器（AFTERFLAME TIME）与余灼时间计时器（AFTERGLOW TIME）也可设定标准值，计数器（TIMES）预置所需次数及确定多次/单次功能。设置方法参照所附计时器说明书。
5、试验操作
a、按下遥控器的“A”按钮，燃烧装置即自动点火开始燃烧，此时施焰计时器（BURNNING TIME）开始倒计时（此方式为手动单次试验）。若样品需实行间隔多次燃烧试验，请选择多次方式。施焰计时器（BURNNING TIME）所预置的时间即是燃烧时间和间隔时间，亦可分别设置燃烧时间和间隔时间。燃烧至预置的次数后该装置即自动转入余焰计时。
b、当施焰计时器停止计时后，余焰时间计时器（AFTERFLAME TIME）将自动计时，当试验品余焰熄灭时按下遥控器的“B”键，计时器所显示的时间为余焰时间。
c、挡按下按钮“B”时，余灼计时器（AFTERGLOW TIME）自动开始计时，记录样品燃烧后的灼热时间，在样品的余灼熄灭时立刻按下遥控器的按钮“C”，余灼计时器暂停，它所显示的时间为余灼时间。
d、按下遥控器的“D”键燃烧装置即停止工作，同时将三个计时器与计数器复位。
四．计数器和时间继电器的设置及预置方式：
1. 计数器设置和预置：（详细请阅览计数器说明书）
a.设置方式及参数：（注：仪表上格为显示方式、下格为设置方式）按[MD]三秒进入设置状态→显示方式为[IN]→按▲或▼选择[U]方式→再按[MD]→显示方式为[CPS]→按▲或▼选择[30]→如此类推→最后按[MD]三秒完成设置程序。

输入方式 IN-选择 U
计数速度 CPS-选择 30
输出模式 OUT-选择 F
输出时间 OUT.T 选择 HOLD
输入逻辑 SG-选择 PNP
复位时间 RST-选择 20
计数/计时器 C-T-选择 COUN
b. 预置方式：
按<向左箭头选择位数，再按▲向上或▼向下选择所需个数，然后按[MD]确认即可。
2. 时间继电器的设置和预置：
设置方法与计数器类同
a. 时间继电器的设置参数:
时间范围——选择 SEC
计时模式 U-D——选择 U
输出模式 OUT——选择 FLK.1 （此方式为燃烧时间和间隔时间共用，若需分别设置时间请选择 FLK 方式），余焰计时器和余灼计时器选择 OND1。
输出时间 OUT.T——选择 HOLD
输入逻辑 S.G——选择 PNP
计数/计时器 C-T——选择 TIME
b. 预置方式：与计数器预置方法类同。
(以上所设置之参数出厂时已设定,非特殊情况请不要改动)。
五注意事项
e、开启气体前先检查 U 型管内液体是否满足要求（大约为正 200H2OKPa），如少于此单位，请补充液体，不然气体会从 U 型管向外泄漏。
f、使用不同气体时，因气体的压力大小不同，从而影响点火效果，此时，须调节燃烧座底下的气压调节阀的控制量，同时与气体流量调节开关及空气调节装置配合调整，以得到标准火焰。
g、本设备必须有可靠的电器接地回路保护。
h、该设备的夹具、本生灯的移动部份都是用直线轴承承载，因此，轴承杆要求保持清洁，并定期用带有机油的擦布去擦，以使得直线轴承正常工作，移动自如。
i、其他事项请详阅“警示”篇。

    六 常见故障及处理

1．气体流量开关未开启。
2．气体连接管接头松动或脱落。
3．点火针未对准喷火嘴相应的位置。
4．气管内残留有空气。

1．检查气管接头及调整点火针的位置。
2．待气管内空气排空后再重新点火。

能点燃但瞬间熄火

1．气体压力过大。
2．空气对流量过大。

1．调整燃烧管底座压力阀，反时针旋转减弱其压力。
2．调整燃烧管空气调节器。
